有机防火堵料

有机防火堵料根据BG23864-2009标准研制成功的新型产品,具有耐火极限高、发烟量低等特点。该产品还具有良好的可塑性,耐酸、耐碱、耐腐蚀性,施工、维修比较方便,并能与其他封堵材料（如防火包等）合并应用。

有机防火堵料适用于工矿企业、高层建筑、造船、冶金、发电、邮电中电线、电缆等贯穿物穿墙时的孔洞封堵,以防止发生火灾时火焰由孔洞向邻室蔓延。

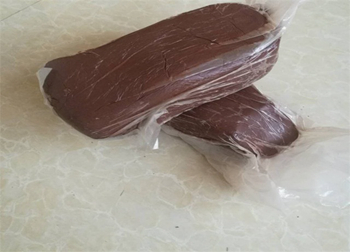

有机防火堵料是以有机合成树脂为粘接剂，添加防火剂、填料等经辗压而成。该堵料长久不固化，可塑性很好，可以任意地进行封堵。这种堵料主要应用在建筑管道和电线电缆贯穿孔洞的防火封堵工程中，并与无机防火堵料、阻火包配合使用。 无机防火堵料是一种灰色粉末状材料，将其与水混合后可用于电线电缆的孔洞封堵或用作电线隧道的阻火墙。该防火堵料无毒、无气味，有较好的耐水、耐油等性能，施工方法简单。其氧指数为100，属不燃材料。耐火时间可达3小时能上能下。对一些永久性使用的工程，使用无机堵料既节省工程费又使工程牢固。 [1]

技术参数

A.外观：塑性固体，具有一定的柔韧性

B.密度：2.0×10三次方 kg/m3

C.耐水性：d: >3无溶胀和开裂

D.耐油性：d: >3无溶胀和开裂

E.腐蚀性: d: >7无腐蚀

F.耐火极限： >180min

(速固)技术指标：

A.外观：均匀粉末固体，无结块

B.干密度：1.7×103 kg/m3

C.耐水性：水中浸泡3d后无溶胀

D.耐油性：d: >3无溶胀和开裂

E.腐蚀性：7d后无腐蚀

F.抗压强度：6.5MPa

G.初凝时间：5min

H.料背火面无火焰穿出、未产生裂缝，未丧失完整性，堵料背火面最高温升48.4℃，贯穿物背火端距堵料25mm处表面最高温升95.6℃,未失去隔热性。

I.耐火极限 ：>180min

防火阻燃剂和防火堵料具有相似的作用，在装修中广泛应。

成分介绍

有机防火堵料是一种油灰状阻燃材料，主要有氯化石蜡、瓷土粉等组成。

氯化石蜡是石蜡烃的氯化衍生物，具有低挥发性、阻燃、电绝缘性良好、价廉等优点，可用作阻燃剂和聚氯乙烯助增塑剂。广泛用于生产电缆料、地板料、软管、人造革、橡胶等制品。以及应用于涂料、润滑油等的添加剂。

氯化石蜡42为淡黄色粘稠液体。凝固点-30℃，相对密度1.16（25/25℃），不溶于水，溶于有机溶剂和各种矿物油中。

氯化石蜡52为浅黄色至黄色油状粘稠液体。凝固点 <-20℃，相对密度（25/25℃）1.22-1.26。溶于苯、醚，微溶于醇，不溶于水。

瓷土又名高岭土，纯粹的瓷土是一种白色或灰白色，有丝绢般光泽的软质矿物。瓷土是由云母和长石变质，其中的钠、钾、钙、铁等流失，加上水变化而成的，这种作用叫作“瓷土 化”或“高岭土化”。一般瓷土多产于温泉附近或石灰层周围，可能就是这个原因。瓷土的熔点约在1780℃左右，实际上因为多少含有不纯物质，所以它的熔点略为降低。纯粹的瓷土存量不多，而且所谓纯粹的瓷土，也没有黏土那样强的粘度。一般所说的瓷土如果放在显微镜下面来观察，大部分带有白色丝绢状的光泽，银光闪闪，是非常小的结晶，这就是所谓纯粹的瓷土。此外，还含有未变质的长石、石英、铁矿及其他 作为瓷土来源的岩石的碎片。 [2]

应用范围

适用于电力、电信、邮政、化工、工矿、企业、建筑及地下工程封堵各种贯穿物，如电缆、油管、风管、气管及金属管道等穿过隔强或隔层时形成的各种电缆桥架的防火分隔，具有防火功能，特别应用在较小的电缆贯穿孔洞、缝隙及其它阻火堵料不宜封堵的异型孔洞和更换电缆较为频繁的场所。

有机与无机防火堵料匹配施工---对大面积的洞穴工程，以需经常拆卸的，可选用此办法。 一些细小的缝隙，使用有机堵料极易达到施工目的，但对于大面积的洞穴，由于它柔软，无法定型，很难达到施工要求，所以对大洞穴的施工必须使用有机与无机堵料匹配的施工方法。也可使用无机堵料，阻火包单独或联合施工。

（1）选择大于电线、电缆用长于封堵墙的截面的塑料管，剪开，套在施工段的电线电缆上，使套在电线电缆的塑料管能自由移动并且再理想的是以电线电缆为中心，电线电缆的四周能包裹壹公分有机堵料的缝隙。

（2）上述工作做好后，视要施工的洞穴大小钉制模板，堵入调好的无机堵料。

（3）无机堵料使用方法用及用料计算---该堵料在施工时先根据需要封堵孔洞的大小，估算堵料的用量，然后把堵料放入容器内按1∶0.6-0.7的比例加入清水搅拌成糊状立即使用，如用量较大时，通常分数次完成。每次搅拌量在5公斤左右。对较大的孔洞封堵时，可适量的钢筋以增加期强度，封堵厚度根据需要确定，一般不少于15厘米。填充孔洞体积1m3。需要该堵料1.3吨。

(4)当无机堵料堵制完毕约15分钟,则拆去塑料套管,即可在缝隙中填补有机堵料。 [3]

注意事项

(一)防火封堵工程应由经过训练合格的专业施工队施工，工中的安全技能和劳动维护等需求,应按照国家现行有关规定履行。

(二)施工前应做下列预备工作：

1、描绘和关联产物的技能需求，承认并修整现场条件。

2、应根据现场状况预备施工东西和施工人员人身安全维护设备等必要的作业条件。

3、应对防火封堵资料的适用性、质量和关联的测试报告或证书等逐个进行查验。

4、防火封堵资料的包装应坚持完好，张贴产物合格认证标签，并标明有用日期、储存办法及施工办法。

5、对查验成果要做具体记载。

(三)施工现场应预先计划资料寄存区。各类型的防火封堵资料，应按相应的温度、湿度等储存环境需求进行储存。

(四)防火封堵工程的施工要严厉按描绘施工图和相应的施工工艺技能文件进行，不得随意更改。

(五)荫蔽的防火封堵工程施工过程中要有监理单位查看认可，填写相应的荫蔽工程施工记载。

防火堵料编辑

防火封堵材料（产品）用于封堵各种贯穿物，如电缆、风管、油管、气管等穿过墙（仓）壁、楼（甲）板时形成的各种开口以及电缆桥架的防火分隔，以免火势通过这些开口及缝隙蔓延，具有优良的防火功能，便于更换。

研制

1、 有机防火堵料的研制对于有机防火堵料的研制,可从两个方面考虑,一是从理化性能角度出发选择基料(树脂);二是从防火隔热角度出发选择阻燃剂。

（1）树脂的选择。由于有机防火堵料除具有高效的防火隔热性能和较好的理化性能外,还要求其具有高度柔韧性,以适应接缝的各种形变移位,同时还应具备耐候耐水,对电缆无腐蚀和无硬脆性等特点,因而堵料所采用的树脂是关键组分之一。树脂的选择不仅决定堵料的理化性能,还直接影响堵料的防火隔热效果。实验表明,环氧树脂、高氧化聚乙烯树脂、有机硅树脂、氯丁橡胶等可以作为选择的对象。这些树脂的玻璃化温度低,在常温、低温下有较好的柔韧性,且有较好的耐热性和良好的粘结性。采用这些树脂并合理地配以其他组分制成的有机防火堵料,其理化性能和防火性能能满足要求。

（2）阻燃剂的选择。阻燃剂是防火堵料的另一关键组分,它对堵料的防火隔热性能影响极大。选择的阻燃剂必须与堵料中的其他组分相互配合,使堵料具有优良的理化性能,且在受火时形成致密的隔热层,而具有较好的隔热效果。通过查对一些阻燃剂的性能,我们认为,选用磷、钙及铝的复合阻燃剂效果较好。实验发现,阻燃剂的用量对堵料的综合性能影响较大,若阻燃剂用量太大,其隔热封堵效果好,但堵料的理化性能受影响;若阻燃剂用量过少,其理化性能好,但隔热效果差。

（3）有机堵料的组成。当粘结剂(树脂)、阻燃剂确定后,再配以相应的填料、助剂等,就可得到有机堵料的基本配方。我们采用正交试验的方法对配方加以筛选和优化,最后确定了有机堵料的最佳配方。 该有机防火堵料经湖北省消防总队抽样,送国家防火建材质检中心检测,其耐火极限达一级,各理化性能指标达到标准规定的有机防火堵料的指标要求。

2、无机防火堵料的研制

在无机防火堵料的研制中,阻燃剂的确定与有机堵料相似,主要要考虑的问题一个是粘结剂及固化剂的选择,一个是填料的选择。
